Примыкание вентфасада к окнам и дверям

Узлы примыкания вентилируемого фасада к оконным и дверным проемам - одна из наиболее технически сложных зон всей фасадной системы. Здесь пересекаются несколько конструктивных плоскостей, работающих в разных условиях: несущая стена, теплоизоляционный слой, ветрозащитная мембрана, воздушный зазор и облицовка, а также оконный блок с его собственными деформационными характеристиками.

Почему примыкание к проемам - самый ответственный узел вентфасада?

Навесной вентилируемый фасад (НВФ) работает как многослойная система: утеплитель защищает стену от промерзания, ветрозащитная мембрана не дает влаге проникать в теплоизоляцию, воздушный зазор обеспечивает вентиляцию и удаление конденсата, а облицовочные панели принимают на себя атмосферные нагрузки. Система работает корректно только при условии непрерывности каждого из слоев.

В зоне оконного или дверного проема эта непрерывность нарушается конструктивно: система "обрывается" по периметру проема. Именно здесь:

• Торцы утеплителя и мембраны открыты для воздействия влаги.

• Воздушный зазор требует правильного ограничения, чтобы не превратиться в канал для проникновения воды внутрь конструкции.

• Стыки между оконной коробкой и фасадными элементами подвергаются температурным деформациям.

• Концентрируется риск образования мостиков холода при неправильном расположении теплоизоляции.

Нормативная база: на что опираться при проектировании

Устройство примыканий НВФ к проемам регулируется несколькими документами, которые необходимо применять в совокупности:

• СП 50.13330.2017 "Тепловая защита зданий" - устанавливает требования к теплозащитным характеристикам ограждающих конструкций, в том числе в зонах примыканий. Приведенное сопротивление теплопередаче в узле не должно быть ниже нормируемого значения для данного климатического района.

• СП 23-101-2004 "Проектирование тепловой защиты зданий" - содержит методику расчета температурных полей в узлах и примыканиях, а также требования к недопущению конденсации влаги на внутренних поверхностях.

• ГОСТ 31251-2008 "Стены наружные с внешней теплоизоляцией" - распространяется на системы с вентилируемым воздушным зазором и устанавливает общие требования к конструктивным решениям.

• Технические свидетельства и альбомы технических решений производителей - обязательны к применению при использовании конкретной сертифицированной системы НВФ. Они содержат детальные узлы примыканий, разработанные и испытанные для данной системы. Отступление от этих решений без согласования с производителем недопустимо.

• ГОСТ 30971-2012 "Швы монтажные узлов примыканий оконных блоков к стеновым проемам" - регулирует устройство монтажного шва оконного блока, который является частью общего узла примыкания фасадной системы.

При проектировании в Москве и Московской области дополнительно учитываются региональные нормативы теплозащиты, поскольку климатические условия здесь предъявляют повышенные требования к непрерывности теплоизоляционного контура.

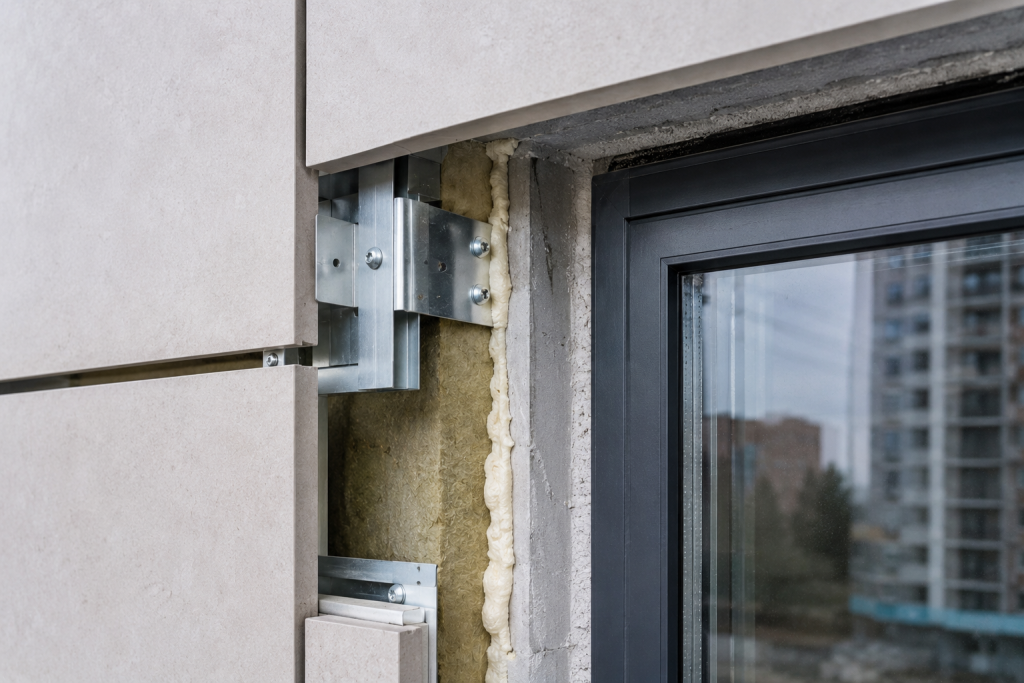

Конструкция узла примыкания: из чего он состоит

Узел примыкания вентфасада к оконному или дверному проему - это система взаимосвязанных конструктивных решений. Рассмотрим его послойно.

Монтажный шов оконного блока

Оконный блок устанавливается в проем до монтажа фасадной системы или одновременно с ней - в зависимости от проектного решения. Монтажный шов по ГОСТ 30971 состоит из трех слоев:

• Внутренний слой - паронепроницаемая или пароизоляционная лента, препятствующая проникновению влаги из помещения в шов.

• Центральный слой - утеплитель (как правило, монтажная пена), заполняющий полость между коробкой и проемом.

• Наружный слой - паропроницаемая гидроизоляционная лента, защищающая шов от атмосферной влаги снаружи и одновременно позволяющая пару выходить наружу.

Именно наружный слой монтажного шва является точкой сопряжения с ветрозащитной мембраной фасадной системы. Непрерывность гидроизоляционного контура в этом месте обеспечивается нахлестом мембраны на паропроницаемую ленту с проклейкой специальным скотчем или лентой.

Ветрозащитная мембрана в зоне примыкания

По всей плоскости фасада мембрана укладывается горизонтальными полосами снизу вверх с нахлестом не менее 100-150 мм (в зависимости от требований производителя). В зоне проема мембрана подрезается по контуру и заводится на оконную коробку или на наружный слой монтажного шва.

Ключевые требования:

• Нахлест мембраны на раму или ленту монтажного шва - не менее 20-30 мм.

• Все стыки проклеиваются специальной лентой, совместимой с материалом мембраны.

• В углах проема мембрана надрезается и укладывается с перекрытием, без натяжения и складок.

• Мембрана фиксируется прижимными планками или профилями подсистемы, а не только клеевым соединением.

Теплоизоляционный слой в зоне примыкания

Утеплитель укладывается вплотную к оконной коробке без зазоров. Торцы плит в зоне примыкания должны быть ровно подрезаны. Если оконный блок установлен в плоскости утеплителя или за ней (что характерно для реконструкции), необходимо обеспечить непрерывность теплоизоляционного слоя по всему периметру проема, в том числе в зоне откосов.

Мостики холода в этом узле возникают при:

• Наличии зазоров между плитами утеплителя и коробкой.

• Использовании металлических кронштейнов подсистемы без терморазрыва в непосредственной близости от проема.

• Недостаточной толщине утеплителя на откосах.

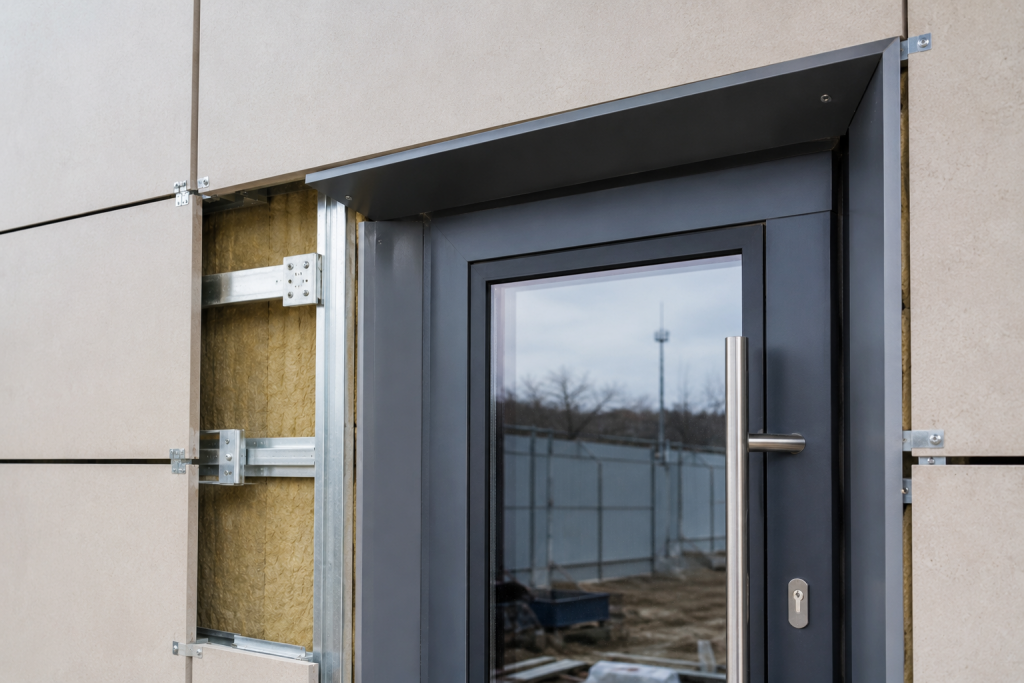

Доборные элементы: откосы, отливы и нащельники

Доборные элементы - это фасонные профили и планки, которые закрывают торцы облицовочных панелей, формируют геометрию откосов и обеспечивают водоотвод. Они изготавливаются из того же материала, что и основная облицовка (алюминий, оцинкованная сталь с полимерным покрытием, фиброцемент и др.), либо из совместимого материала.

Откосные планки закрывают боковые и верхние грани проема. Они крепятся к несущим элементам подсистемы или непосредственно к стене через слой утеплителя с применением дюбелей соответствующей длины. Ширина откосной планки определяется глубиной откоса - расстоянием от плоскости облицовки до оконной рамы.

Отлив устанавливается в нижней части проема и обеспечивает отвод атмосферной воды от основания окна. Требования к отливу:

• Уклон не менее 10 градусов от горизонтали в сторону от здания.

• Вылет за плоскость облицовки не менее 30-40 мм (с учетом капельника).

• Заведение под нижний край оконной рамы с перекрытием не менее 20 мм.

• Герметизация боковых примыканий отлива к откосным планкам.

Нащельники и прижимные планки закрывают зазоры между доборными элементами и облицовочными панелями, а также фиксируют края мембраны. Они должны обеспечивать плотное прилегание без деформации панелей.

Герметизация стыков

В узле примыкания применяются два типа герметизирующих материалов:

• Ленточные материалы (саморасширяющиеся ленты ПСУЛ, паропроницаемые и пароизоляционные ленты) - используются для герметизации монтажного шва и примыкания мембраны к оконной коробке. Они обеспечивают паропроницаемость или пароизоляцию в зависимости от расположения в конструкции.

• Полиуретановые и силиконовые герметики - применяются для герметизации стыков металлических доборных элементов между собой и с оконной рамой. Герметик наносится в шов шириной не менее 5-6 мм, с обязательным обезжириванием поверхностей. Применение герметика поверх незакрепленных элементов или в качестве замены конструктивного примыкания недопустимо.

Типичные ошибки при устройстве примыканий

Анализ дефектов, выявляемых при обследовании вентилируемых фасадов, показывает, что большинство проблем в зоне примыканий обусловлено несколькими повторяющимися ошибками.

Ошибка 1. Разрыв ветрозащитной мембраны

Мембрана подрезается по контуру проема, но не заводится на оконную коробку и не проклеивается. В результате между торцом мембраны и рамой остается открытый зазор, через который вода попадает в утеплитель.

Ошибка 2. Неправильный уклон или отсутствие отлива

Отлив установлен горизонтально или с обратным уклоном, или не имеет достаточного вылета за плоскость облицовки. Вода задерживается у основания проема, затекает под отлив и постепенно разрушает примыкание.

Ошибка 3. Зазоры между утеплителем и оконной коробкой

Плиты утеплителя уложены с отступом от рамы, зазор заполнен монтажной пеной или не заполнен вовсе. Пена не является теплоизоляционным материалом, сопоставимым по характеристикам с минеральной ватой или пенополистиролом, и не обеспечивает расчетного сопротивления теплопередаче.

Ошибка 4. Крепление доборных элементов без учета температурных деформаций

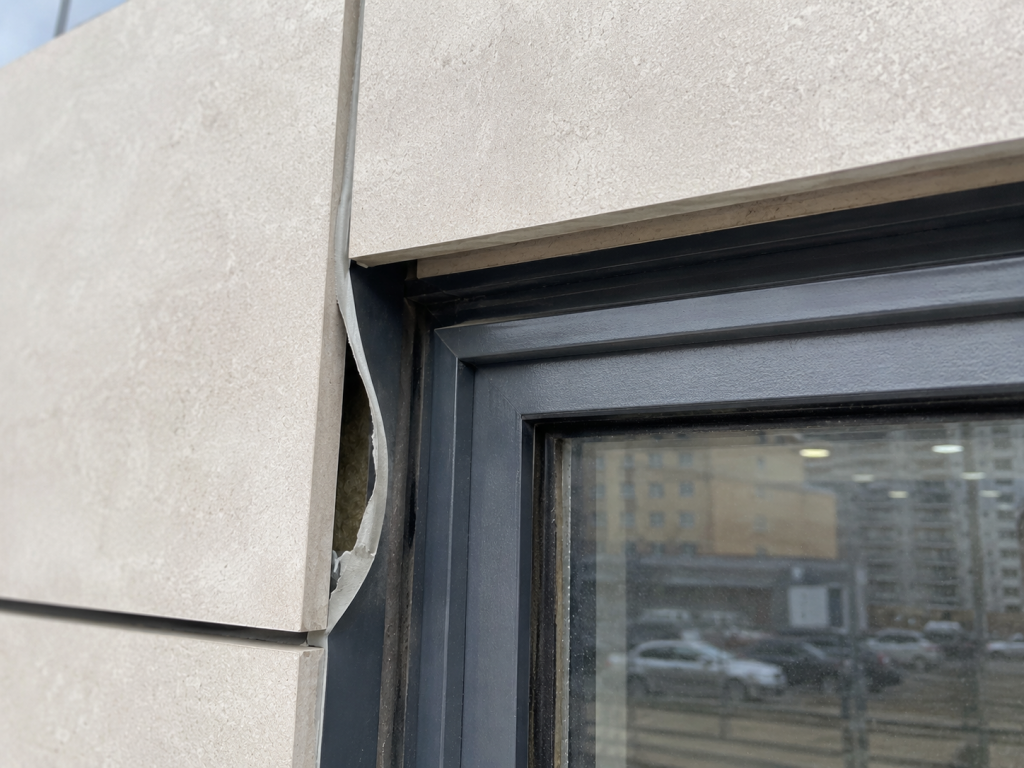

Откосные планки и отливы из металла при изменении температуры меняют линейные размеры. Если крепеж установлен жестко по всей длине без компенсационных зазоров, планки деформируются, стыки расходятся, герметик разрывается.

Ошибка 5. Применение несовместимых материалов

Использование герметиков, не предназначенных для работы с конкретными материалами (например, кислотных силиконов на алюминии или на поверхностях с полимерным покрытием), приводит к потере адгезии и разрушению шва. Аналогичная проблема возникает при применении клеевых лент, не совместимых с материалом мембраны.

Практические рекомендации по монтажу

Приведенные ниже рекомендации носят общий характер и должны применяться с учетом требований конкретной фасадной системы и проектной документации.

До начала монтажа:

• Убедитесь, что оконные блоки установлены с соблюдением требований ГОСТ 30971: трехслойный монтажный шов, правильное расположение паропроницаемой ленты снаружи.

• Проверьте, что проектная документация содержит детальные узлы примыкания для каждого типа проема.

При монтаже утеплителя:

• Укладывайте плиты вплотную к оконной коробке, без зазоров.

• На откосах используйте нарезанные по размеру фрагменты утеплителя, а не обрезки произвольной формы.

• Фиксируйте утеплитель дюбелями с учетом нагрузок и требований производителя системы.

• Не допускайте повреждения ветрозащитной мембраны при установке крепежных элементов.

При устройстве примыкания:

• Заводите ветрозащитную мембрану на наружный слой монтажного шва с обязательной проклейкой совместимой лентой.

• Контролируйте герметичность всех стыков и примыканий до установки облицовки, поскольку после завершения монтажа устранение дефектов значительно усложняется.

• Устанавливайте откосные планки и отливы с соблюдением проектных размеров, необходимого уклона и компенсационных зазоров.

• Используйте только материалы, предусмотренные проектом и технической документацией производителя фасадной системы.

• После завершения работ выполняйте визуальный контроль узлов примыкания, проверяя отсутствие незакрытых зазоров, повреждений мембраны, нарушений герметизации и деформации доборных элементов.

Грамотно спроектированные и правильно смонтированные узлы примыкания позволяют сохранить расчетные теплотехнические характеристики здания, обеспечить надежную защиту конструкций от влаги и гарантировать длительную безаварийную эксплуатацию навесного вентилируемого фасада.
