Отличия горизонтальных и горизонтально-вертикальных фасадных систем

Когда речь заходит о фасаде, выбор облицовочного материала — это лишь видимая часть айсберга. Основа долговечности, надежности и эстетики любого навесного вентилируемого фасада кроется в его каркасе, или подсистеме. От нее зависит, как будет "чувствовать" себя облицовка, насколько тепло будет в доме, и как долго вся эта красота прослужит без ремонта. В строительстве используют два основных типа компоновки каркасов: горизонтальный и горизонтально-вертикальный, который еще называют перекрестным. На первый взгляд, разница невелика, но на практике она огромна. Давайте вместе разберемся в деталях, чтобы понять, какой подход оптимален именно для вашего проекта.

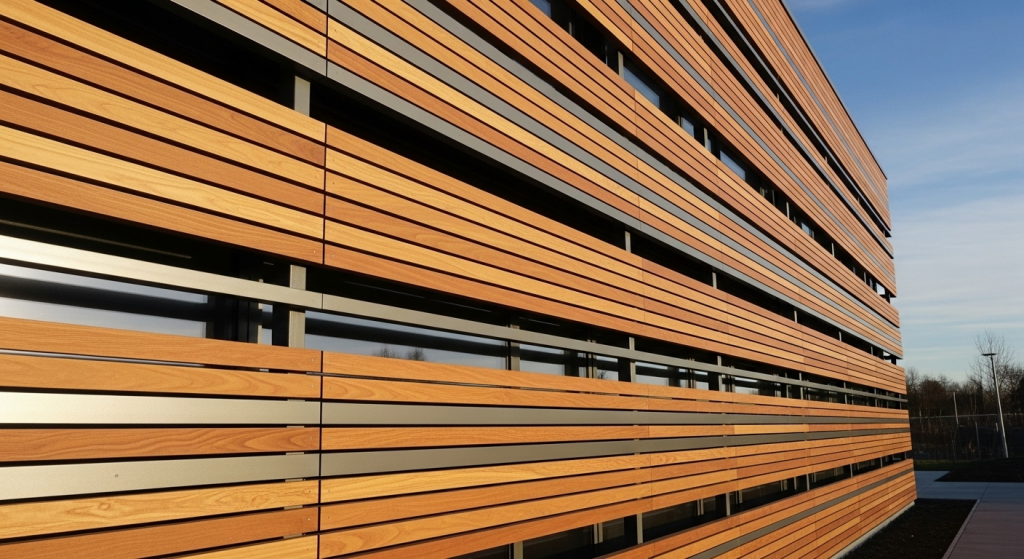

Что такое горизонтальные фасадные системы?

Горизонтальная фасадная система — это, по сути, одноконтурное решение. К стене здания через анкеры крепятся несущие кронштейны, а уже на них устанавливаются профили.

Такой вид подконструкции — частый выбор для материалов, которые монтируются вертикально. Обычно это металлический сайдинг, профлист или вытянутые линеарные панели, создающие на фасаде строгие вертикальные линии. Сборка такого каркаса относительно проста, да и комплектующих требуется меньше, что делает его весьма привлекательным. Вся нагрузка, как от веса самой облицовки, так и от капризов погоды, передаётся через эти направляющие на кронштейны, а те, в свою очередь, — на несущую стену.

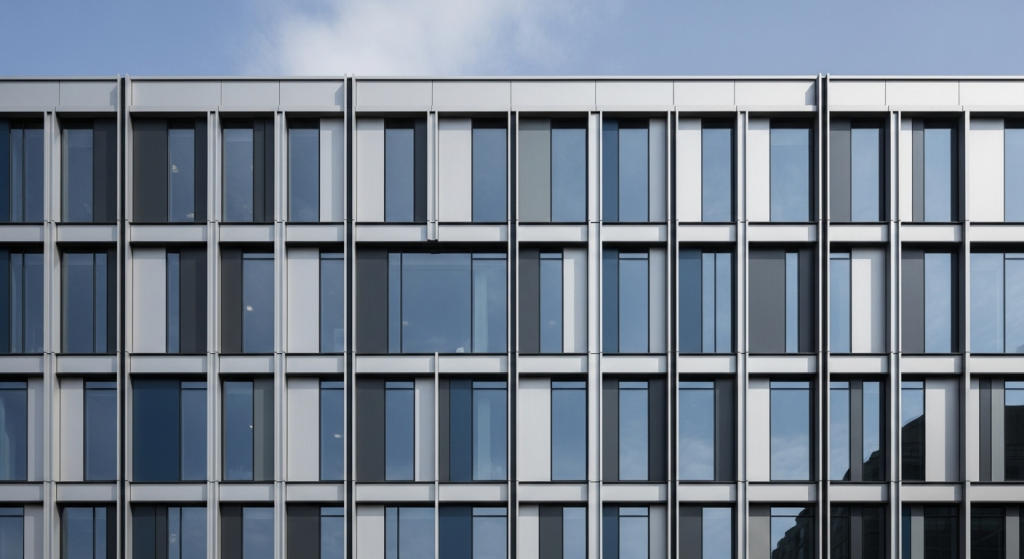

Что представляют собой горизонтально-вертикальные фасадные системы?

Горизонтально-вертикальное фасадное устройство, оно же перекрестный каркас, — это уже двухконтурная, более серьезная конструкция. Здесь процесс установки усложняется, но и возможности расширяются в разы. Первый шаг аналогичен: кронштейны крепятся к стене, а на них навешивается первый, контур профилей. Но на этом сходство и заканчивается. Дальше поверх горизонтальных направляющих монтируется второй контур — из вертикальных профилей.

В итоге мы получаем мощную и объемную пространственную решетку. Такое основание служит универсальной платформой для монтажа практически любой облицовки, особенно если речь идет о тяжелых и крупноформатных материалах. Керамогранитные плиты, фиброцементные панели, натуральный камень или объемные композитные кассеты — все это требует именно такой основательной подготовки. Эта двухконтурная схема не только обеспечивает превосходную вентиляцию зазора, но также дает строителям мощный инструмент для выравнивания даже очень существенных изъянов и неровностей исходной стены.

Различия между горизонтальными и горизонтально-вертикальными системами

• Основное различие этих подходов кроется в самой структуре каркаса и принципах распределения нагрузок. Горизонтальная система — это один несущий контур, тогда как перекрестная — это два, работающих в слаженной паре. Это, казалось бы, простое конструктивное отличие влечет за собой целый шлейф важных эксплуатационных и монтажных нюансов.

• Несущая способность и надежность. Перекрестный каркас обладает куда большей прочностью. Наличие двух рядов профилей помогает распределить вес тяжелой облицовки и порывы ветра намного равномернее по всей площади стены. Это снимает избыточное точечное напряжение с кронштейнов и делает такое решение практически безальтернативным для высотных зданий и при использовании тяжелых плит.

• Выравнивание плоскости. Здесь перекрестные системы — вне конкуренции. Она предоставляет инженерам и монтажникам почти безграничные возможности для компенсации кривизны и отклонений стены. Варьируя вылет кронштейнов и используя два контура профилей, можно "нарисовать" фасадную плоскость даже на очень "плохом" основании. Горизонтальный вариант в этом плане куда более скован.

• Вентиляционный зазор. Двухконтурная схема естественным образом формирует увеличенный и более стабильный по всей площади воздушный зазор между утеплителем и декоративным экраном. Это значительно улучшает циркуляцию воздуха, помогает быстрее выводить влагу из утеплителя и от поверхности стены, что в итоге повышает теплотехнические показатели и продлевает жизнь всей конструкции.

• Универсальность применения. Горизонтальная система — это нишевое решение, в основном для легких материалов с вертикальной раскладкой. Перекрестная схема, напротив, абсолютно универсальна. Она позволяет крепить панели любого формата, веса и практически из любого материала, развязывая руки архитекторам для самых смелых идей.

Для каких типов зданий подходит каждая система?

Выбор конкретного типа каркаса всегда диктуется особенностями самого здания и, конечно, выбранной облицовкой.

Горизонтальная система станет оправданным и абсолютно достаточным решением для:

• Невысоких зданий, до 3-4 этажей.

• Частного домостроения: коттеджей, таунхаусов.

• Промышленных, складских и утилитарных объектов с простой геометрией.

• Проектов, где облицовкой служит профлист, металлический или виниловый сайдинг и другие легкие погонажные материалы, которые монтируются вертикально.


Перекрестная система становится необходимостью для:

• Многоэтажных и высотных комплексов, будь то жилье или бизнес-центры, где ветровые нагрузки особенно высоки.

• Зданий со сложной пластикой фасада, с обилием эркеров, колонн, балконов и прочих архитектурных изысков.

• Реконструкции старого фонда, где стены часто имеют серьезные отклонения от вертикали и плоскости.

• Для любых объектов, где в качестве фасада выбран тяжелый или крупный формат: керамогранит, фиброцемент, натуральный камень или HPL-панели.



Какие технические характеристики важны для фасадных систем?

Вне зависимости от выбранного типа каркаса, есть ряд критически важных технических параметров, игнорировать которые просто нельзя.

Первое и главное — несущая способность. Каждый элемент, от самого маленького кронштейна до направляющего профиля, должен быть рассчитан с запасом прочности на вес облицовки, утеплителя, а также на ветровые нагрузки вашего региона. Второе — коррозионная стойкость. Каркас должен быть либо из оцинкованной стали (часто с дополнительным полимерным покрытием), либо из нержавеющей стали или алюминиевых сплавов. Это залог того, что он не поддастся ржавчине и честно отслужит заявленные 50 лет или более.

Не менее важна пожарная безопасность. Все компоненты навесного фасада должны иметь класс пожарной опасности К0, то есть быть абсолютно негорючими. И, наконец, термическое расширение. Конструкция должна компенсировать естественное линейное расширение металла при перепадах температур, чтобы фасад не "повело" или не деформировало. Для этого в профилях делают специальные продолговатые отверстия, а кронштейны делят на несущие или опорные.

Преимущества и недостатки каждого подхода

Чтобы картина стала предельно ясной, давайте в финале взвесим все "за" и "против" для каждой из систем.

Горизонтальные фасадные системы

Преимущества:

• Экономичность. Меньшее количество профилей и крепежа напрямую снижает общую смету на каркас.

• Простота и скорость монтажа. Меньше операций — меньше трудозатрат и быстрее движется работа на площадке.

• Меньший вес. Одноконтурная компоновка создает меньшую статическую нагрузку на стены и фундамент здания.


Недостатки:

• Ограниченная сфера применения. Подходит для легких погонажных материалов и их вертикального крепления.

• Сложности с выравниванием. Скрыть серьезные дефекты стен с помощью такой конструкции проблематично.

• Невысокая несущая способность. Не предназначена для тяжелых облицовочных плит и высотных объектов.


Перекрестные фасадные системы

Преимущества:

• Высочайшая надежность. Отлично справляется с весом тяжелых материалов и серьезными ветровыми нагрузками, что идеально для высотного строительства.

• Полная универсальность. Позволяет воплощать любые архитектурные замыслы с любыми видами облицовки и схемами их раскладки.

• Идеальное выравнивание. Дает возможность добиться безупречной геометрии фасада, даже на самых сложных и неровных основаниях.

• Оптимальная вентиляция. Гарантирует создание стабильного воздушного зазора, который нужен для долгой и эффективной службы утеплителя.


Недостатки:

• Более высокая стоимость. Два контура профилей означают большую материалоемкость и, как следствие, более высокую цену всего устройства.

• Сложность и трудоемкость сборки. Монтаж требует более высокой квалификации исполнителей и занимает больше времени.

• Увеличенный вес конструкции. Создает более ощутимую нагрузку на несущие стены и фундамент, что необходимо учитывать в расчетах.


Выбор между горизонтальной и перекрестной системой зависит от конкретных задач проекта, архитектурных требований и бюджета. Важно не только учитывать вид фасада, но и оценить эксплуатационные условия, климат, тип облицовки, а также высоту и сложность здания.
