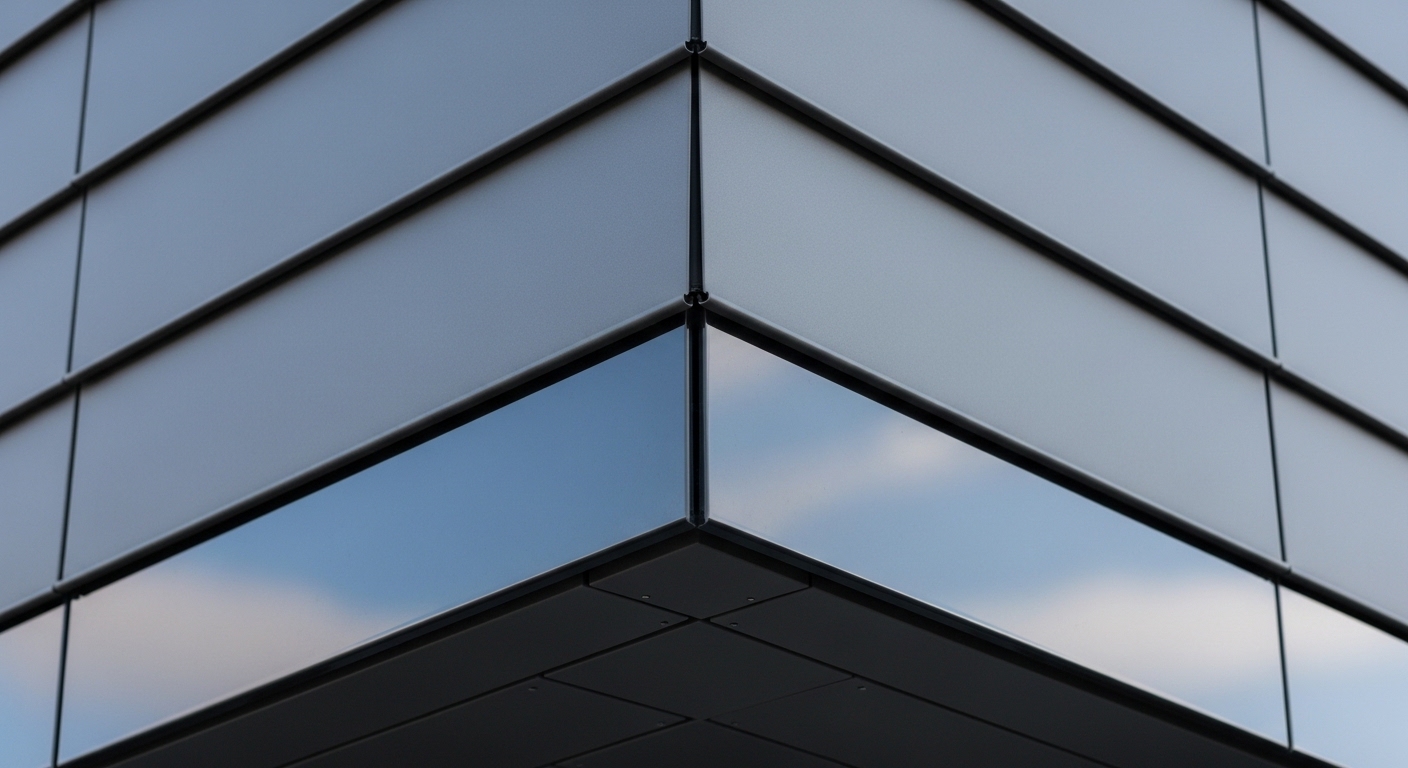

Как сделать наружный угол к металлической подсистеме без ошибок

Наружный угол считается наиболее сложным узлом при монтаже навесного вентилируемого фасада. Его качественное исполнение обеспечивает аккуратный внешний вид фасада и защищает облицовку от деформаций при изменении температуры, а также надежно предохраняет стены здания от воздействия осадков.

Задача наружного угла в фасадной подсистеме

Основная функция наружного угла заключается в обеспечении жесткости каркаса в зоне повышенной ветровой нагрузки. Углы здания первыми принимают на себя удары стихии, поэтому металлический каркас здесь должен иметь усиленную структуру. Кроме конструктивных свойств, этот элемент обеспечивает герметичность облицовки и предотвращает попадание влаги на утеплитель.

Грамотно смонтированный угол позволяет компенсировать небольшие отклонения геометрии стен, которые часто встречаются при строительстве. Благодаря возможности регулировки вылета кронштейнов, монтажники создают идеально ровную вертикальную линию. Также узел обеспечивает непрерывность вентиляционного зазора. Если воздух перестанет циркулировать в угловой зоне, там неизбежно начнет скапливаться конденсат, что приведет к появлению грибка и постепенному разрушению стенового материала.

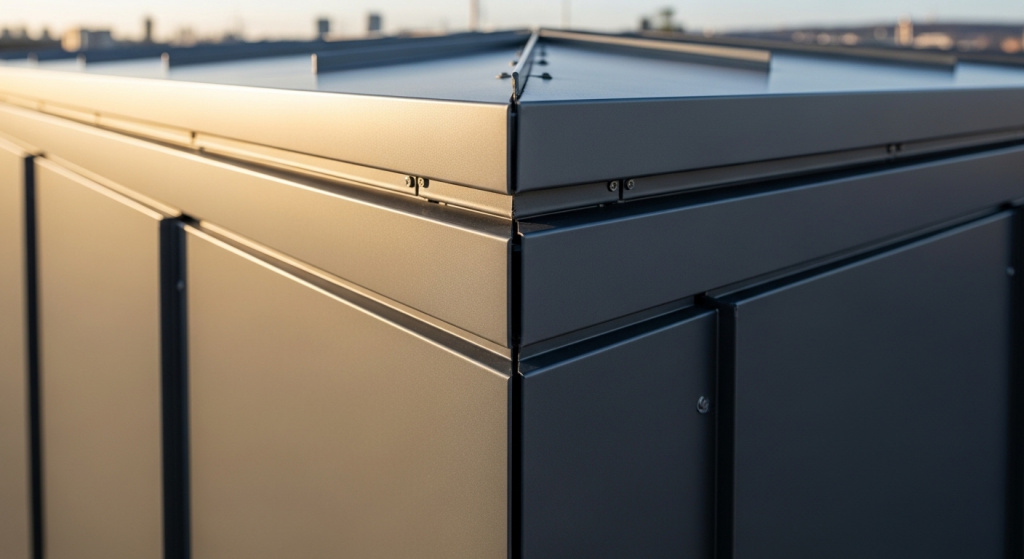

Угловое соединение — одна из самых заметных частей фасада, поэтому важно, чтобы основание было ровным и надежно фиксировало облицовку.

Какие комплектующие входят в состав наружного угла несущей подсистемы

Наружный угол подсистемы выполняется из усиленных кронштейнов с расширенной площадкой крепления, подобранных под толщину утеплителя и требуемое выравнивание стены.

В стандартный комплект входят:

• Г-образные или Т-образные направляющие профили из оцинкованной или нержавеющей стали.

• Угловые кронштейны или спаренные стандартные опоры для создания жесткой связки.

• Паронитовые или изоляционные прокладки для исключения прямого контакта металла с основанием и разрыва мостиков холода.

• Удлинители кронштейнов, если требуется большой вынос фасада.

• Вытяжные заклепки или саморезы с пресс-шайбой для соединения элементов каркаса.

• Доборные элементы: внешние угловые планки, нащельники и завершающие профили.

Важно использовать металл одной марки и одного производителя. Это исключает возникновение гальванической коррозии и гарантирует совпадение геометрических параметров всех деталей.

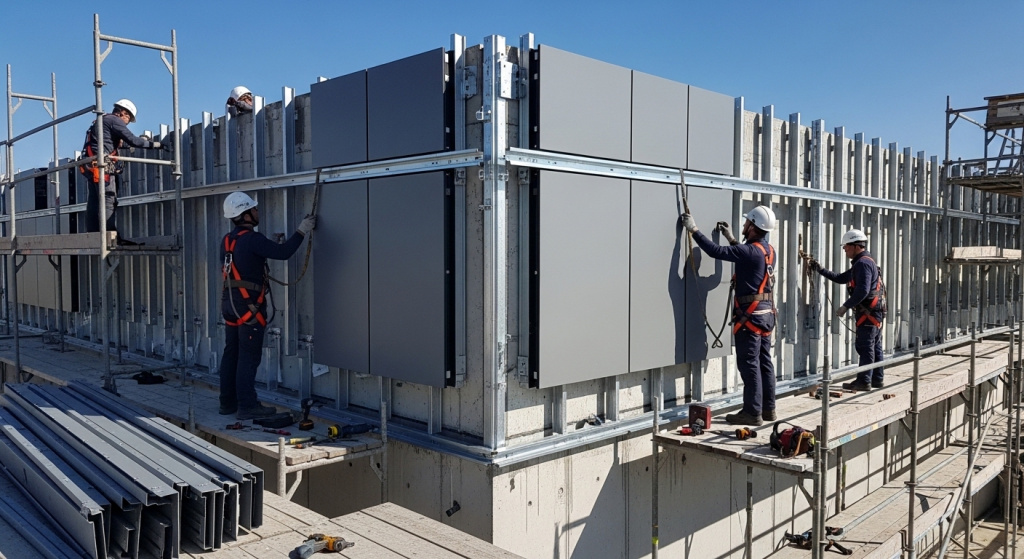

Разметка и установка кронштейнов на наружном углу

Процесс начинают с определения самой выступающей точки стены. Это позволяет рассчитать минимальный вылет подсистемы, чтобы сохранить вентзазор по всей плоскости. Разметку ведут сверху вниз, используя лазерный уровень или отвес. На углу кронштейны располагаются парами — по одному на каждую плоскость стены.

Оптимальное расстояние от края угла до оси установки кронштейна составляет 100–150 мм. Слишком близкое расположение к краю может привести к сколу материала стены (особенно если это газобетон или кирпич) при сверлении отверстий. Если стена выполнена из хрупкого материала, используют химические анкеры или специальные фасадные дюбели с увеличенной распорной зоной.

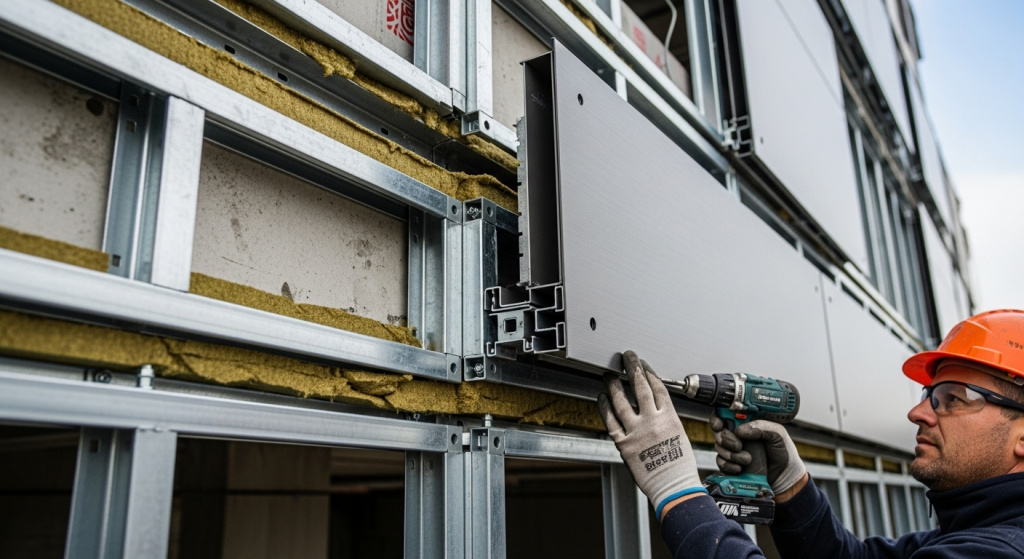

После бурения отверстий устанавливают кронштейны через термоизолирующие прокладки. Важно не затягивать анкер до упора сразу — сначала нужно проверить соосность всех опор по вертикали. На углу часто применяют схему сдвоенных профилей, когда два Г-образных элемента образуют короб. Такая конфигурация дает максимальную устойчивость к вибрационным нагрузкам.

Наружный угол при вертикальной облицовке

Когда фасадный материал монтируется вертикально, основная металлическая подсистема располагается горизонтально. В этом случае на углу устанавливают дополнительные вертикальные перемычки. Они необходимы для надежной фиксации угловых доборных элементов и краев панелей.

При вертикальном расположении облицовки основная сложность заключается в обеспечении беспрепятственного прохода воздуха снизу вверх. Горизонтальные профили подсистемы не должны перекрывать вентзазор полностью. Для этого используют перфорированные профили или оставляют зазоры между отрезками направляющих. На самом стыке монтируется угловой профиль, который служит базой для крепления внешнего декоративного уголка.

Края вертикальных панелей фиксируют к профилю с шагом 300–400 мм. Важно оставлять температурный зазор между торцами материала. Металлическая подсистема должна быть выставлена так, чтобы угол между плоскостями составлял ровно 90 градусов, иначе при монтаже доборных планок возникнут щели, которые невозможно будет скрыть герметиком.

Наружный угол при горизонтальной облицовке

Горизонтальная отделка, такая как металлический сайдинг, фасадные кассеты или линеарные панели, требует вертикальной обрешетки. В этой схеме наружный угол формируется двумя вертикальными профилями, установленными по обе стороны от ребра здания. Эти профили служат опорой для стартовых планок и угловых элементов.

При монтаже горизонтальных панелей важно соблюдать соосность рядов на обеих стенах. Для этого на угловых профилях делают отметки горизонтов. Первым делом устанавливается сложный угловой профиль (если предусмотрено конструкцией конкретной системы) или простые вертикальные направляющие, на которые позже закрепится накладной уголок.

Особое внимание уделяют креплению панелей вблизи угла. Саморезы или заклепки не должны жестко зажимать материал — нужно оставлять люфт в 1–2 мм для температурного расширения. Наружный угол в такой системе закрывается декоративной планкой, которая крепится либо к самим панелям, либо напрямую к каркасу.

Стыковка наружного угла подсистемы с деревом: как сделать аккуратно

Сочетание металла и дерева требует особого подхода из-за разницы в коэффициентах температурного расширения. Дерево активно реагирует на влажность, а металл — на температуру. Чтобы сделать долговечный узел, необходимо исключить прямое соприкосновение древесины с оцинкованным металлом в местах возможного скопления влаги.

При использовании планкена или имитации бруса на металлическом каркасе, дерево крепится через специальные кляймеры или скрытый крепеж. Доски часто запиливают под 45 градусов или закрывают деревянным уголком. Металлическая подсистема должна быть идеально ровной: любая кривизна каркаса вызовет расхождение деревянных элементов облицовки спустя несколько месяцев.

Для защиты торцов древесины в зоне угла их обязательно обрабатывают герметиком или воском перед монтажом. Вентиляционный зазор за деревянной облицовкой должен быть не менее 40 мм, чтобы дерево успевало просыхать после дождей. Подсистема усиливается дополнительными направляющими, чтобы снизить вибрации, которые могут привести к растрескиванию дерева в местах крепления.

Утеплитель, ветрозащита и вентзазор на наружном углу

Теплоизоляционный слой в зоне угла требует тщательной подгонки. Не допускается наличие щелей между плитами утеплителя на стыке стен. Плиты должны перехлестываться, образуя зубчатое соединение (ласточкин хвост), что исключает появление мостиков холода. Утеплитель фиксируется тарельчатыми дюбелями из расчета не менее 5–7 штук на квадратный метр.

Ветрозащитная мембрана монтируется с нахлестом не менее 200–300 мм. Полотно должно плотно облегать угол здания. Все стыки мембраны обязательно проклеиваются специализированной адгезивной лентой. Ошибка на этом этапе приведет к выдуванию тепла из утеплителя и его постепенному разрушению из-за потоков воздуха в вентзазоре.

Сам вентиляционный зазор в угловой зоне должен быть свободным от излишков крепежа или кусков утеплителя. Чтобы система работала правильно, воздух должен беспрепятственно циркулировать от цоколя до софита подшивки кровли.

Недочеты и нарушения технологии при устройстве наружного угла

Основные ошибки монтажа:

1. Отсутствие терморазрывов (паронитовых прокладок) между кронштейном и стеной, что ведет к промерзанию конструкции.

2. Жесткое крепление профилей к кронштейнам без учета термического расширения металла.

3. Недостаточное количество дюбелей для крепления утеплителя именно в угловой зоне, из-за чего плиты могут отслоиться под весом конденсата или от ветра.

4. Неправильная подрезка облицовочного материала, приводящая к образованию слишком больших или неравномерных зазоров.

5. Игнорирование необходимости установки защитных сеток от грызунов и насекомых в нижней части вентзазора.

Еще одна серьезная ошибка — нарушение вертикальности угловых профилей. Если угол завален хотя бы на несколько миллиметров на метр высоты, это станет очевидным при установке длинных доборных элементов. Исправить такой дефект на готовом фасаде практически невозможно без полной разборки узла.

Контроль и расчеты: что может сделать владелец дома

Чтобы фасад служил долго, владельцу стоит обратить внимание на несколько ключевых моментов еще до начала работ. Проверьте расчетную схему: количество кронштейнов на углу должно быть больше, чем на рядовой стене. Попросите монтажников показать, как будет реализован узел примыкания утеплителя.

В процессе приемки каркаса используйте длинный уровень или отвес для проверки вертикальности. Допустимое отклонение обычно составляет не более 2 мм на этаж. Посмотрите на качество соединений: заклепки должны сидеть плотно, без люфта, а профили не должны иметь вмятин или глубоких царапин, разрушающих защитный цинковый слой.

Также визуально проверьте натяжение ветрозащитной мембраны. Она не должна хлопать на ветру или иметь разрывы. Правильно собранный металлический каркас на ощупь кажется монолитным и не вибрирует при физическом воздействии. Эти простые действия помогут избежать дорогостоящего ремонта в будущем и обеспечат дому надежную защиту и эстетичный вид.

Список используемой литературы

1. СП 293.1325800.2017 «Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями».

2. ГОСТ Р 58154-2018 «Материалы подконструкций навесных вентилируемых фасадных систем. Общие технические условия».

3. Техническое руководство по монтажу фасадных систем из оцинкованной стали.

4. Рекомендации НИИ Мосстрой по устройству вентилируемых фасадов.
