Проектирование вентилируемого фасада: этапы и возможные нюансы

Вентилируемый фасад востребован при обновлении внешнего облика здания, защите стен от осадков и снижении теплопотерь. Такая облицовка подходит для частных домов, коммерческих помещений, административных и жилых объектов. Чтобы система служила десятилетиями, начинать нужно не с закупки панелей, а с грамотной подготовки, расчетов и чертежей.

Что такое вентилируемый фасад и зачем он нужен?

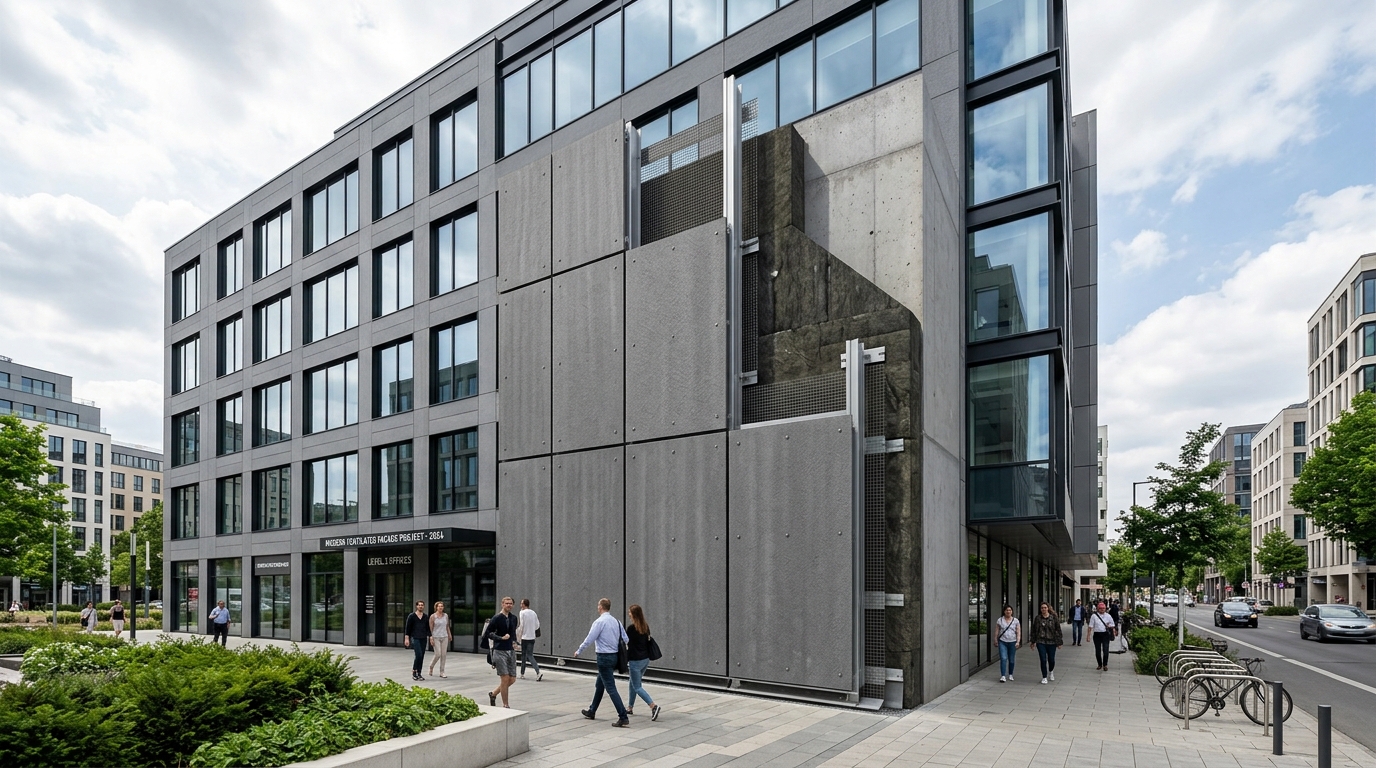

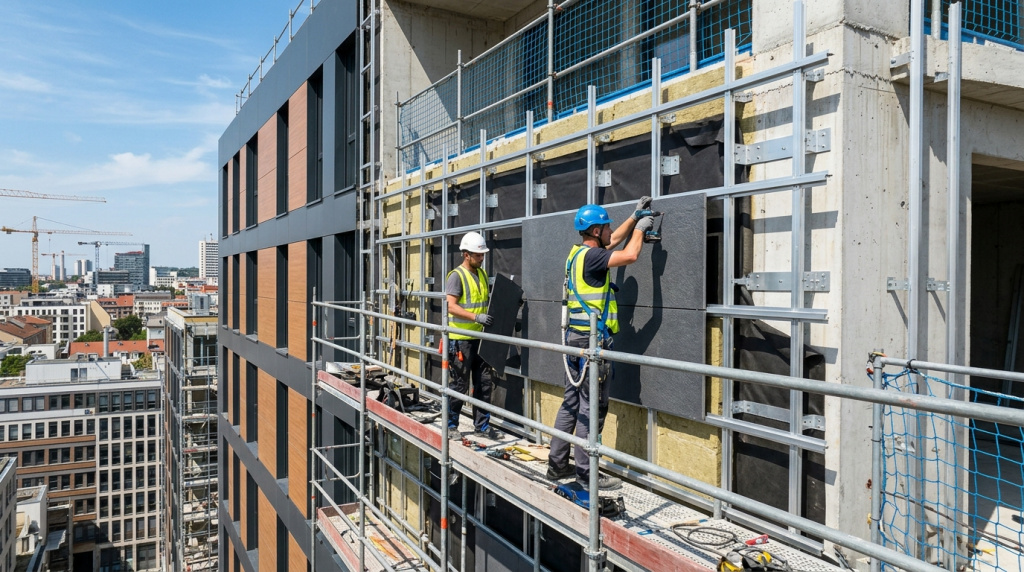

Навесной вентфасад представляет собой многослойную конструкцию, которая крепится к наружным стенам здания. Обычно в состав входят кронштейны, направляющие, крепеж, теплоизоляция, ветрогидрозащитная мембрана и облицовочный материал. Между утеплителем и наружной отделкой оставляют воздушный зазор, через который может свободно вентилировать влага, попавшая в конструкцию изнутри или снаружи.

Главная задача такой системы не ограничивается декоративной отделкой. Она защищает несущие стены от перепадов температуры, дождя, снега, ультрафиолета и механических воздействий. При правильно выбранной толщине утеплителя здание меньше теряет тепло зимой и медленнее нагревается летом. Это особенно важно для объектов в Москве и области, где фасадный слой регулярно испытывает мороз, оттепели, ветровую нагрузку и влажность.

Еще одно преимущество НВФ связано с ремонтом и обслуживанием. Если отдельная панель повреждена, ее можно заменить без демонтажа всей плоскости. Такая отделка помогает скрыть неровности основания, инженерные элементы и визуальные дефекты старых стен, сохранив при этом аккуратный архитектурный вид.

Основные этапы проектирования вентилируемых фасадов

Чтобы облицовка была надежной, недостаточно выбрать красивый материал по каталогу. Проектирование включает обследование основания, подбор комплектующих, расчет нагрузок, привязку узлов и подготовку рабочей документации для монтажной бригады.

Анализ здания и выбор материалов

Работа начинается с изучения объекта. Специалистам важно понимать, из чего выполнены наружные стены, в каком состоянии находится основание, есть ли перепады по плоскости, трещины, слабые участки, старые слои отделки. На реконструируемых зданиях часто требуется дополнительное обследование, потому что прочность кладки или бетона может отличаться на разных участках.

После анализа подбирают облицовку и подсистему. Для частных домов часто используют фиброцементные панели, искусственный камень, планкен, термопанели, гибкую керамику. Для коммерческих и общественных зданий востребованы керамогранит, HPL-панели, металлокассеты, композитные материалы, натуральный камень. У каждого решения свой вес, формат, способ крепления и требования к основанию.

На этом этапе учитывают не только внешний вид. Важны масса облицовки, морозостойкость, пожарные характеристики, устойчивость к влаге, ремонтопригодность, срок поставки и совместимость с выбранной подсистемой. Ошибка в подборе может привести к удорожанию монтажа, перерасходу крепежа или ограничениям по применению на конкретном здании.

Расчет нагрузки и несущей способности конструкции

Расчет нужен для проверки, выдержит ли стена вес облицовки, утеплителя, направляющих и крепежных элементов. Кроме постоянной нагрузки учитывают ветер, высоту здания, район строительства, тип основания и особенности архитектуры. Чем выше объект и сложнее его форма, тем внимательнее нужно подходить к расчетной части.

Отдельно проверяют прочность анкеровки. Для этого определяют тип крепежа, глубину установки, шаг кронштейнов и допустимые усилия на вырыв. На старых зданиях желательно проводить испытания анкеров непосредственно на объекте. Такой подход помогает избежать ситуации, когда выбранный крепеж хорошо выглядит в спецификации, но плохо держится в реальной стене.

Несущая способность подсистемы также зависит от материала кронштейнов и направляющих. Алюминиевые и оцинкованные элементы различаются по прочности, коррозионной стойкости, цене и области применения. Проектный расчет позволяет не закладывать лишний запас там, где он не нужен, и не экономить на узлах, от которых зависит безопасность.

Определение схемы крепления и вентиляционных зазоров

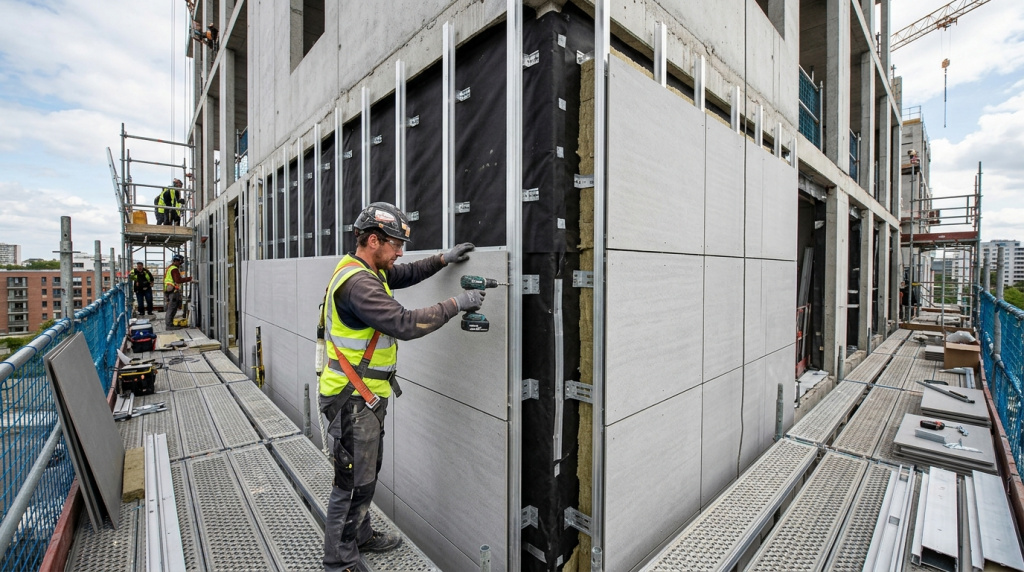

Схема крепления зависит от формата облицовки, направления раскладки, высоты здания и требований производителя материала. Панели могут фиксироваться открытым или скрытым способом, на кляммеры, заклепки, саморезы, специальные профили или клеевые системы, если такой вариант разрешен техническими документами.

Особое внимание уделяют воздушному зазору. Если он слишком мал, влага не будет нормально удаляться, утеплитель начнет терять свойства, а на внутренней стороне облицовки может появляться конденсат. Слишком большой зазор тоже нежелателен: увеличивается вынос конструкции, возрастает нагрузка на кронштейны, усложняется примыкание к откосам, парапетам и цоколю.

В чертежах обязательно прорабатывают зоны притока и выхода воздуха. Вентиляционный канал должен работать по всей высоте плоскости, включая участки возле окон, дверей, углов, карнизов и деформационных швов. На практике именно примыкания часто становятся источником ошибок, поэтому их нельзя оставлять на усмотрение монтажников.

Разработка чертежей и технической документации

Разработка документации переводит общие решения в точные инструкции для закупки и монтажа. В комплект включают фасадные развертки, планы раскладки облицовки, схемы расположения кронштейнов и направляющих, узлы примыканий, спецификацию материалов, ведомости крепежа и пояснительные данные.

Технический комплект должен быть понятным для подрядчика. Хорошая документация снижает риск споров, переделок и лишних закупок. Если компания одновременно поставляет материалы и выполняет монтаж, заказчик получает более согласованную услугу: проектные решения сразу увязываются с реальными комплектующими, сроками поставки и условиями выполнения работ.

Как правильно принимать объект после монтажа?

Приемку фасада начинают с проверки соответствия выполненных работ чертежам и спецификациям. Важно убедиться, что применены именно те материалы, которые были согласованы: облицовка, утеплитель, мембраны, кронштейны, направляющие, крепеж и доборные элементы. Замена комплектующих без согласования недопустима.

Затем оценивают геометрию плоскостей. Облицовка должна иметь ровные вертикальные и горизонтальные линии, аккуратные швы, одинаковые зазоры, правильное расположение доборных деталей. Особое внимание уделяют углам, откосам, цоколю, парапетам, местам примыкания к кровле, входным группам и инженерным выводам.

Не менее важно проверить вентиляционные зазоры и отсутствие перекрытий воздушного канала. Ошибки могут быть скрыты за облицовкой, поэтому контроль лучше вести поэтапно, пока часть конструкции еще открыта. При окончательной приемке заказчику передают исполнительную документацию, акты скрытых работ, паспорта и сертификаты на примененные материалы. Такой комплект нужен для гарантии, эксплуатации и возможного дальнейшего ремонта.

Сколько стоит проектирование вентилируемого фасада?

Стоимость зависит от площади и сложности здания, выбранного облицовочного материала, состояния основания, количества узлов, этажности, необходимости выезда на обследование, теплотехнических и прочностных расчетов. На цену влияет и формат результата: для небольшого частного дома может быть достаточно базового комплекта чертежей, а для крупного коммерческого объекта требуется полный рабочий комплект с детальной спецификацией, раскладкой панелей и проработкой примыканий.

Если объект имеет сложную архитектуру, нестандартные проемы, криволинейные участки, комбинированную отделку или несколько видов облицовки, объем подготовки увеличивается. Дополнительное время занимает согласование цвета, формата, крепления, подсистемы и поставок. При этом экономия на подготовительном этапе редко бывает оправданной. Ошибки в узлах и расчетах обычно обходятся дороже, чем полноценная предварительная проработка.

Советы специалистов

Профессиональный подход к обустройству фасада позволяет избежать множества проблем в будущем и сэкономить средства:

• Не выбирайте наружную отделку только по фотографии. Уточняйте вес, формат, способ крепления, пожарные характеристики и наличие технических альбомов производителя.

• Заказывайте обследование основания до закупки материалов. Фактическое состояние стен может изменить тип крепежа, шаг кронштейнов и состав подсистемы.

• Проверяйте совместимость облицовки, утеплителя, мембран и крепежа. Случайный набор комплектующих не гарантирует стабильную работу всей конструкции.

• Согласовывайте раскладку панелей заранее. Это помогает избежать узких подрезок, несимметричных швов и лишнего расхода материала.

• Требуйте проработку сложных узлов: оконных откосов, углов, парапетов, цоколя, балконов, входных групп и мест прохода инженерных элементов.

• Контролируйте скрытые работы до закрытия облицовкой. После завершения монтажа проверить крепление, утеплитель и мембраны будет значительно сложнее.

• Сохраняйте исполнительные документы, паспорта и сертификаты. Они пригодятся при гарантийных обращениях, ремонте или последующей реконструкции.

Монтаж вентфасада стоит доверять профессиональным монтажникам, которые знакомы с особенностями фасадных систем и учитывают технические нюансы еще на этапе подготовки. Такой подход снижает риск ошибок при выборе материалов, проектировании узлов и выполнении скрытых работ, а также помогает избежать лишних затрат при эксплуатации здания.

Список используемой литературы

1. СП 293.1325800.2017 «Конструкции фасадные теплоизоляционные композиционные с воздушным зазором. Правила проектирования и производства работ».

2. СП 20.13330.2016 «Нагрузки и воздействия».

3. СП 50.13330.2012 «Тепловая защита зданий».

4. ГОСТ Р 58154-2018 «Системы фасадные навесные вентилируемые. Общие технические условия».

5. СП 70.13330.2012 «Несущие и ограждающие конструкции».
